基本 GPU 体系结构

架构比 CPU 简单很多,适合处理简单的并行任务,了解基本的架构之后应该就是对着具体的手册看实现了。这篇文章的内容是大概看了下 GPGPU arch 做下总结。

执行核心

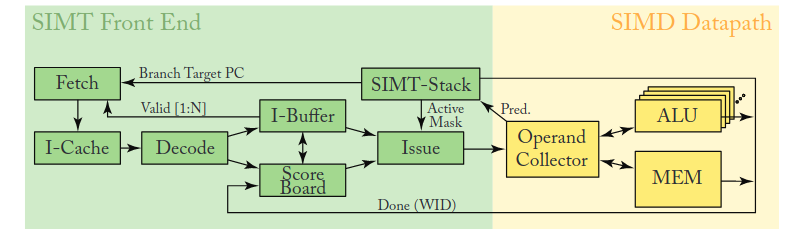

simt core

基本的执行核心架构就是这样,具体的也没细看,主要了解下概念。nvidia 的一个 SM(Streaming Multiprocessor) 中包含了好几个这样的东西,每个这样的东西都能够调度一个 warp 做执行,执行是由调度器决定的,一个 warp 内部包含多个线程,每个线程是标量操作,但是他们组合起来,对于外部来说就像一个向量,这就是 SIMT。

比较值得关注的是内部的分支实现,因为 gpu core 做的比较简单,内部肯定不会有分支预测这样的东西,分支是和 CPU 向量一样的谓词实现,等于有掩码可以 disable 掉一些在不同分支上的 thread。gpu 上没有错误路径这种概念,等分支解析完成之后才向下执行,通过谓词来实现分支。分支的解析需要时间,在这个时间内,调度器可以调度其他 warp 进行计算来掩盖分支的延迟。

早期的 nvidia 架构通过 warp stack 来实现分支和结束分支之后的同步,会造成一些死锁问题。后来采用了线程单独执行的模型,通过 warp_sync 来显式同步或者调度器周期扫描来进行同步。

存储系统

存储系统分为多层,第一层是 SM 内的。有 L1 和 shared memory,L1 是硬件管理的, shared memory 是程序员自己可以手动操作的,两个共享一个 SRAM 空间,能够在一开始的时候划分 L1 和 shared memory 占据多少。访问这个级别的内存的时候,很多行为都和 CPU 一样的,包括MSHR、bank confliect 等等。

L2 是全局的,memory 也是全局的。

一致性

  1. L2 是唯一全局一致性点

    • 记录每行的 拥有者/脏 状态;
    • 若另一个 SM 请求已被别人修改的行,L2 先让该 L1 回写,再提供最新数据。
  2. L1 Data Cachewrite-back

    • 普通 store 先写 L1 并打脏标记;
    • 行被驱逐或遇到 release/原子 store 时写回 L2。
  3. 指令语义触发行写回 / 失效

    • __threadfence()release/acquire 原子
      • release ⇒ 把本 L1 脏行写回 L2;
      • acquire ⇒ 失效本 L1 对应行,强制从 L2 取最新副本。
    • 没有 fence 的普通读写不保证跨 SM 可见顺序。

没有 CPU 里面的广播一致性,gpu 里面应该就是请求性的,都是需要了自己去同步。
